Нужна помощь, собрал устройство - "" (с семисегментным индикатором), но оно не работает. МК прошил, выставил 8 мгц. Включаешь данное устройство на индикаторе загорается то "0",то "1", при этом паяльник греется по максимуму. Я думаю, что не работает LM358, Кто встречался с данной проблемой? Буду благодарен за помощь.
- (4 Страниц)
-
- 1
- 2
- 3
- →
- Последняя »
Цифровая Паяльная Станция Своими Руками работа LM358
#3
Admin
- Администратор
-
- Группа: Администратор
- Сообщений: 585
- Регистрация: 08 Август 08
Отправлено 10 Март 2011 - 20:58
Отключи питание и пусть паяльник остынет. Потом включи и начинай мерить напряжение на входе 23 микроконтроллера. Проанализировав значения при холодном жале паяльника и при горячем можно выяснить работает ли ОУ.
P.S. В чём же таилась проблема ?
P.S. В чём же таилась проблема ?
#4
BSS111
- Участник
-
- Группа: Пользователи
- Сообщений: 14
- Регистрация: 01 Июль 10
Отправлено 15 Март 2011 - 03:52
Проблему решил - переделал схему, а именно; выход на термопару паяльника сделал возле ОУ и все резисторы, которые регулируют работу ОУ, разместил также возле ОУ, но появилась небольшая проблемка - после нагревания температура стабилизируется, но проскакивает на 22 град..
#5
Dgonson
- Новичок
-
- Группа: Пользователи
- Сообщений: 1
- Регистрация: 31 Март 11
Отправлено 01 Апрель 2011 - 19:56
Собрал схему паяльной станции с ПИД регулятором.Индикаторы работают регулируется кнопками + и - подстроечником изменяется температура.Вроде всё правильно работает
но проблема в том что не включается семистор.В нагрузке у меня пока лампочка 220в 60вт.Поскажите если кто может,заранее благодарен.
но проблема в том что не включается семистор.В нагрузке у меня пока лампочка 220в 60вт.Поскажите если кто может,заранее благодарен.
#7
Прохожий
- Новичок
-
- Группа: Пользователи
- Сообщений: 1
- Регистрация: 26 Июль 11
Отправлено 26 Июль 2011 - 20:34
Миха, спасибо за хорошую работу, специально зарегался чтобы поблагодарить!
Собрал, все заработало сразу. Рекомендую всем, особенно порадовало наличие трех ячеек памяти для температур.
Плату переделал под СМДятину, для себя (к тому же у меня паяльник 12 вольтовый и бузер HC0903A без генератора, генератор собрал на 2-ой половинке LM358), корпус взял стандартный Z-2A, трансформатор обычный 50 Вт в нем 4 обмотки по 7 В 3 А, одна обмотка лишняя пока, пойдет для варианта 24 вольтового паяльника. Силовой тразюк на 30 В 10 А в корпусе so8 ( от дохлой мамки), также добавил на лицевую панель светодиод параллельно паяльнику, теперь видно когда включается нагреватель.
ps
Заметил один глючок.
Иногда переходит в СЛИП через пару минут после выхода из него (кнопка ВКЛ), а иногда и при включении, но статистику не собирал, да и не регулярно это.
Может код еще раз проверить, где-то что-то не обнуляется?
Моя плата sprint_layout_5.1 и схема splan_7 в архиве
Собрал, все заработало сразу. Рекомендую всем, особенно порадовало наличие трех ячеек памяти для температур.
Плату переделал под СМДятину, для себя (к тому же у меня паяльник 12 вольтовый и бузер HC0903A без генератора, генератор собрал на 2-ой половинке LM358), корпус взял стандартный Z-2A, трансформатор обычный 50 Вт в нем 4 обмотки по 7 В 3 А, одна обмотка лишняя пока, пойдет для варианта 24 вольтового паяльника. Силовой тразюк на 30 В 10 А в корпусе so8 ( от дохлой мамки), также добавил на лицевую панель светодиод параллельно паяльнику, теперь видно когда включается нагреватель.
ps
Заметил один глючок.
Иногда переходит в СЛИП через пару минут после выхода из него (кнопка ВКЛ), а иногда и при включении, но статистику не собирал, да и не регулярно это.
Может код еще раз проверить, где-то что-то не обнуляется?
Моя плата sprint_layout_5.1 и схема splan_7 в архиве
Прикрепленные файлы
-
Паялорегулятор.rar (253,08К)
Количество загрузок:: 783
#8
blecs
- Новичок
-
- Группа: Пользователи
- Сообщений: 1
- Регистрация: 02 Июль 11
Отправлено 04 Октябрь 2011 - 22:37
Помогите кто может. При включении идет нагрев, в районе 200 проскакивает до примерно 350 и начинает считать обратно. Около 200 кратковременно зажигается зеленый светодиод и опять скачок до примерно 60. И так по кругу.
#11
Sergij777
- Новичок
-
- Группа: Пользователи
- Сообщений: 6
- Регистрация: 23 Январь 12
Отправлено 23 Январь 2012 - 00:22

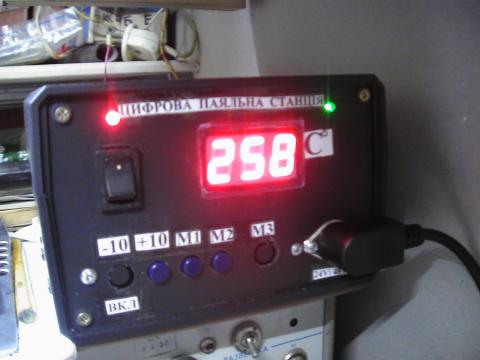

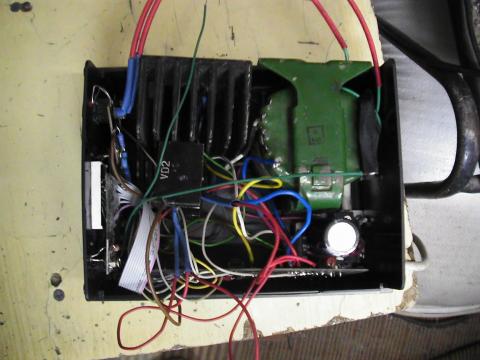

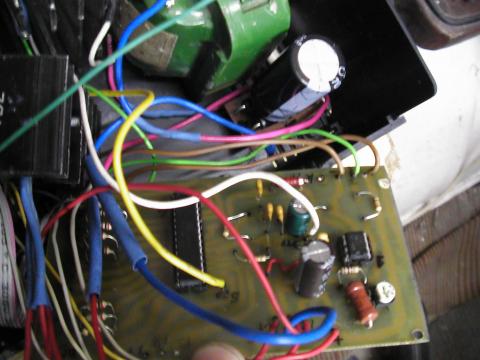

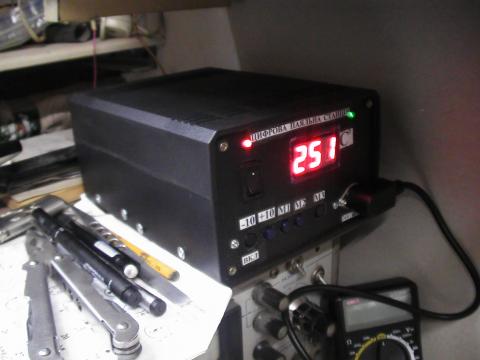

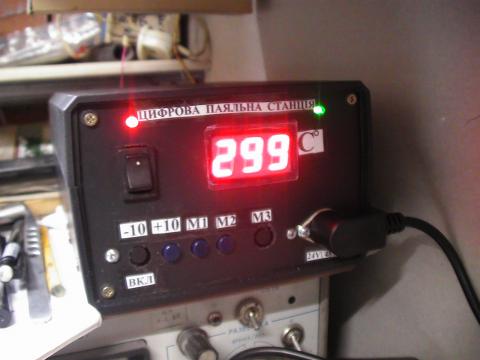

повторив паялюну станцію.запрацювала відразу.добре працює.супер штука.рекомендую.печатку сам намалював маркером витравив і все.одна плата мк друга плата індикатор кнопки.трансформатор взяв тн46-всі обмотки зєднав вихідні.через випрямляч діоди .у мене були her508 в наявності.можна інші любі на 5А для запасу.при першому включенні надпис на індикаторі був ффо поміняв 1 і 3 цифри катоди і стало офф
прекрасна станція.паяльник від зд-929
прошив на авр910 в кодвізіон.
прекрасна станція.паяльник від зд-929
прошив на авр910 в кодвізіон.
#15
Sergij777
- Новичок
-
- Группа: Пользователи
- Сообщений: 6
- Регистрация: 23 Январь 12
Отправлено 27 Январь 2012 - 00:54
ps
Заметил один глючок.
Иногда переходит в СЛИП через пару минут после выхода из него (кнопка ВКЛ), а иногда и при включении, но статистику не собирал, да и не регулярно это.
Может код еще раз проверить, где-то что-то не обнуляется?
також це помітив.хоча як сказано не заважає-нажмав кнопку і порядок.
Заметил один глючок.
Иногда переходит в СЛИП через пару минут после выхода из него (кнопка ВКЛ), а иногда и при включении, но статистику не собирал, да и не регулярно это.
Может код еще раз проверить, где-то что-то не обнуляется?
також це помітив.хоча як сказано не заважає-нажмав кнопку і порядок.
#17
Sergij777
- Новичок
-
- Группа: Пользователи
- Сообщений: 6
- Регистрация: 23 Январь 12
Отправлено 01 Февраль 2012 - 00:51
Admin (29 Январь 2012 - 23:33) писал:
Вполне возможен глюк в программе.
Если немного подробнее собрать статистику то возможно можно будет понять причину.
P.S. Последнее предложение не понял.
Если немного подробнее собрать статистику то возможно можно будет понять причину.
P.S. Последнее предложение не понял.
думаю что проблема с подсчетом времени програмой до режима слип.по идеи оно там 10мин при 400грн.но если 350гр то тоже переходит в режим слип иногда мин за 5 наверное или может переключить на кнопку м1 где 200грд.или когда и на меньшей температуре но реже.тоесть чем више темп теб более часто может появится слип но как сам захочет.
#19
victor237
- Новичок
-
- Группа: Пользователи
- Сообщений: 1
- Регистрация: 07 Февраль 12
Отправлено 07 Февраль 2012 - 02:07
Всем здравствуйте! Собрал два варианта паяльной станции (с семисегмкнтным led и двухстрочным lcd)Не могу откалибровать
термопару(если ето термопара).Покупал паяльник от zd-929.При вскрытии - керамический нагреватель.Не работает
-не хочет греть.Трансформатор 90 ватт, полевой irfz-44+радиатор.При подключении очень сильно греется полевик (паяльник почти не греет)90вт-трансформатор начинает издавать низкочастотный звук.Все перепроверил.Взял у товарища паяльник "соломон" - работает более менее нормально. При подключении моего (только "термопары") при 100гр. показывает 11гр. При 200гр. показывает более 400 гр.Нагревание паяльника напрямую от трансформатора идет нормально.Может кто подскажет какая термопара(тип) в паяльнике.
термопару(если ето термопара).Покупал паяльник от zd-929.При вскрытии - керамический нагреватель.Не работает
-не хочет греть.Трансформатор 90 ватт, полевой irfz-44+радиатор.При подключении очень сильно греется полевик (паяльник почти не греет)90вт-трансформатор начинает издавать низкочастотный звук.Все перепроверил.Взял у товарища паяльник "соломон" - работает более менее нормально. При подключении моего (только "термопары") при 100гр. показывает 11гр. При 200гр. показывает более 400 гр.Нагревание паяльника напрямую от трансформатора идет нормально.Может кто подскажет какая термопара(тип) в паяльнике.
