Цифровая паяльная станция своими руками (ATmega8, C)

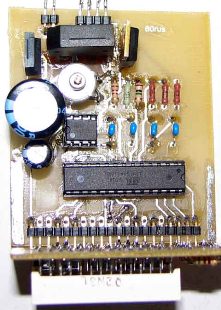

Состав: ATmega8, LM358, IRFZ44, 7805, мост, 13 резисторов, один потенциометр, 2 электролита, 4 конденсатора, трехразрядный светодиодный семисегментный индикатор, пять кнопок. Все размещается на двух платах размерами 60х70мм и 60х50мм, расположенных под углом 90гр.

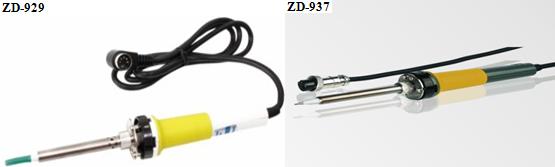

Паяльник приобрел от паяльных станций ZD-929, ZD-937.

Паяльник имеет керамический нагреватель и встроенную термопару.
Распиновка разъема паяльника для ZD-929:

Функционал:
Температура от 50 до 500гр, (нагрев до 260гр примерно 30 секунд), две кнопки +10гр и -10гр температуры, три кнопки памяти - длинное нажатие (до моргания) - запоминание установленной температуры (ЕЕ), короткое - установка температуры из памяти. После подачи питания схема спит, после нажатия кнопки - включается установка из первой ячейки памяти. При первом включении температуры в памяти 250, 300, 350гр. На индикаторе моргает установленная температура, затем бежит и потом горит температура жала с точностью до 1 гр в реальном времени (после нагревания иногда забегает на 1-2 гр вперед, потом стабилизируется и изредка проскакивает на +-1гр). Через 1 час после последней манипуляции с кнопками засыпает и остывает (защита от забывания выключить). Если температура более 400гр, засыпает через 10 минут (для сохранности жала). Бипер пикает при включении, нажатиях кнопок, записи в память, достижении заданной температуры, три раза предупреждает перед засыпанием (двойной бип), и при засыпании (пять-бип).

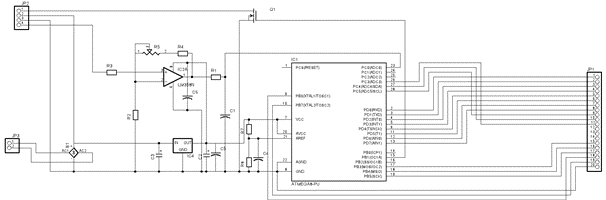

Схема 1

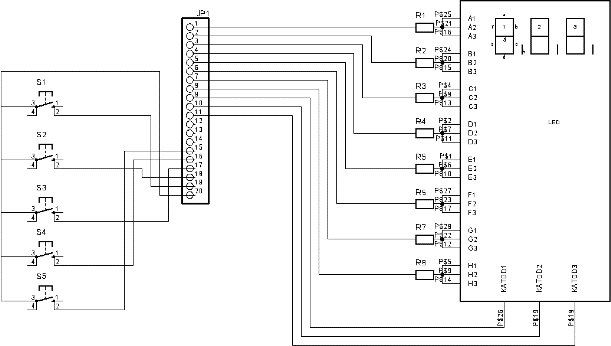

Схема 2

Номиналы элементов:
R1 - 1M
R2 - 1k
R3 - 10k
R4 - 82k
R5 - 47k
R7, R8 - 10k
R индикатора -0.5k
C3 - 1000mF/50v
C2 - 200mF/10v
C - 0,1mF
Q1 - IRFZ44
IC4 - 7805

1. Трансформатор и диодный мост выбирается исходя из напряжения питания и мощности используемого паяльника. У меня это 24 В / 48 Вт. Для получения +5 В используется линейный стабилизатор 7805. Или необходим трансформатор с отдельной обмоткой для питания цифровой части с напряжением 8-9 В. Я надыбал БП от какого-то старого брендового компа - ДЕЛЬТАПОВЕР, импульсник, 18 вольт, 3 ампера, размер как две пачки сигарет, работает отлично, даже без кулера.
2. Полевой транзистор на выходе ШИМ - любой подходящий (у меня стоит IRFZ44).

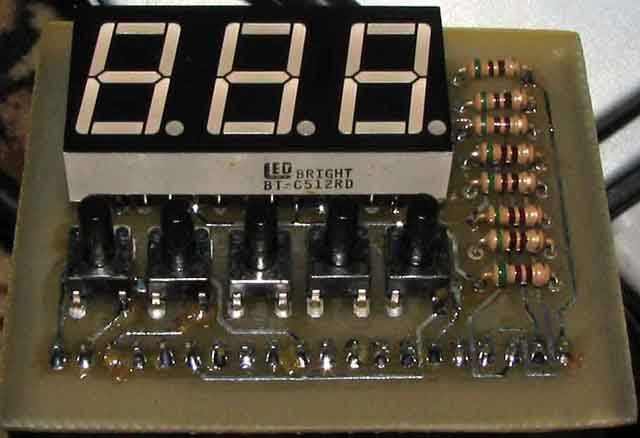

3. LED первый попавшийся в радиомагазине, разочаровался, когда дома прозвонил и узнал, что внутри сегменты знаков не запараллелены, поэтому плата усложнилась. Имеет маркировку на боку "BT-C512RD", светит зеленым. Можно использовать любой индикатор или три с соответствующей корректировкой платы, а если анод общий, то и прошивки- /вариант прошивки ниже/.
4. Бипер со встроенным генератором, подключается + к 14 ноге меги, - к минусу питания (на схеме и плате нету, т.к. придумал позже).

5. Назначение кнопок:
S1: Вкл / -10гр.С
S2: +10гр.С
S3: Память 1
S4: Память 2
S5: Память 3

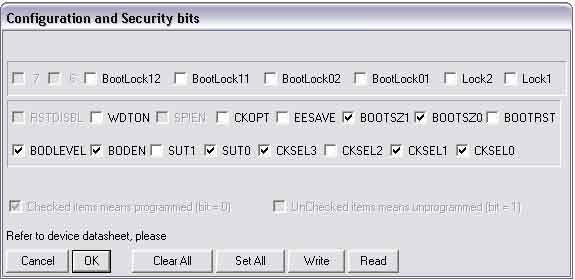

Прошивку контроллера можно осуществить на внешнем программаторе, контроллер установлен на розетке, с «J-tag-ом» заморачиваться не стал. При прошивке включается внутренний 8МГц RC-генератор кристалла, в AVR значение бита «установлен» соответствует логическому нулю, в Пони-Прог это выглядит так:

Теперь по поводу прошивок. Из всех имевших место в ходе разработки актуальны 2 финальных варианта:
1. Для LED с общим катодом.
2. Для LED с общим анодом.

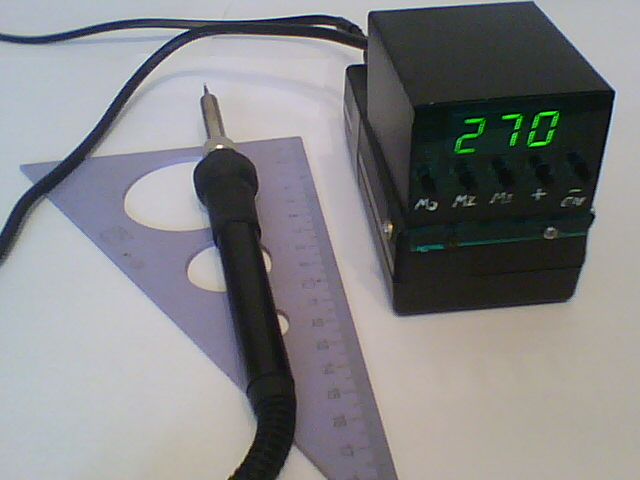

Это моя законченная конструкция:

Другая версия

Скачать печатные платы (47 Кб). Загрузок: 3214
Скачать прошивки (обновлённые версии) (10 Кб). Загрузок: 2838

Автор статьи: Миха-Псков и Hricava E-mail: 60rus@rambler.ru, hrisvasilis@gmail.com
Благодарности: PavelV, Hricava, Barby67, FAV
