Прибор для контроля многожильных кабелей на НТ9200В (PIC16F84A)

В современной технике связи, компьютерных сетях и дистанционных контрольно- измерительных приборах, системах телеуправления применяются кабели с большим количеством жил в одном стволе. Для проверки такого кабеля применяется метод, который предполагает наличие двух человек-монтеров с радиостанциями, при этом один человек с одной стороны кабеля замыкает жилы с общим проводом, другой на втором конце их «вызванивает» поочередно.

Для облегчения такого трудоемкого процесса применяются разные приборы. В одном из таких приборов предлагается генерировать постоянно 10 сигналов ДТМФ тона, которые подаются в тестируемый кабель, а на другом конце специальным пробником касаются жил кабеля и на цифровом дисплее высвечивается номер жилы или пары. Идея, несомненно заслуживает внимания, так как значительно сокращает затраты времени и необходимые человеческие ресурсы, но есть один недостаток – довольно большая схема, где применяется 10 микросхем ДТМФ генераторов. Предлагаю усовершенствовать данный прибор, выполнив его на одном ДТМФ-генераторе НТ9200В, микроконтроллере PIC16F84A и К561ИР2. По стоимости такой набор микросхем будет даже дешевле исходного варианта. Схема пробника остается без изменений. Единственной особенностью данного прибора – это некоторое время ожидания, необходимое на отображение цифры-результата. На одну жилу – 0,5 секунд. Этого вполне достаточно, чтоб зафиксировать результат.

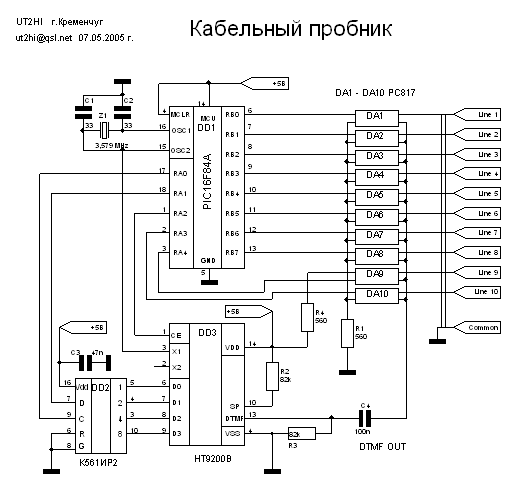

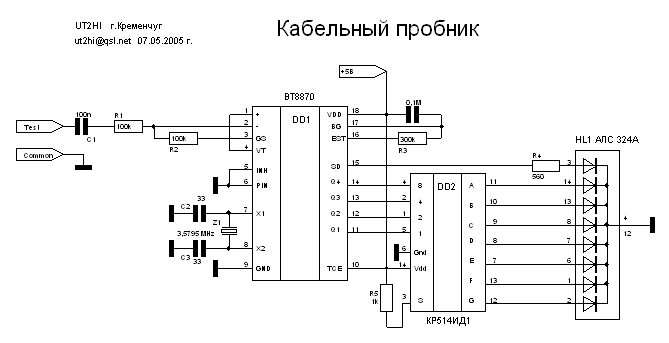

Схема предлагаемого варианта приведена на рис. 1. Микроконтроллер DD1 выполняет функцию мультиплексора, который переключает ДТМФ генератор на генерацию последовательно цифр от 0 до 9 и управляет временем включения 10 оптопар. Таким образом, в течение 0,5 секунд к каждой жиле прозваниваемого кабеля подключен ДТМФ – генератор, формирующий индивидуальный код. На рис.2 изображена без изменений схема пробника.

Рис. 1

Рис. 2

Можно и далее пойти по пути усовершенствования, поставив микроконтроллер на приемную сторону, оснастив его двухразрядным цифровым индикатором. При этом будет возможно прозванивать одновременно не 10, а 20,30 и более пар/жил кабеля.
