LPT программатор для AVR

Вот схема самого простого, и в тоже время 100% рабочего программатора для AVR микроконтроллеров. Эта схема определяется софтом как ATMEL “STK200/STK300” Что позволяет использовать его совместно с софтом, поддерживающим данный вид программатора, например CodeVisionAVR, Pony-Prog или AVReal.

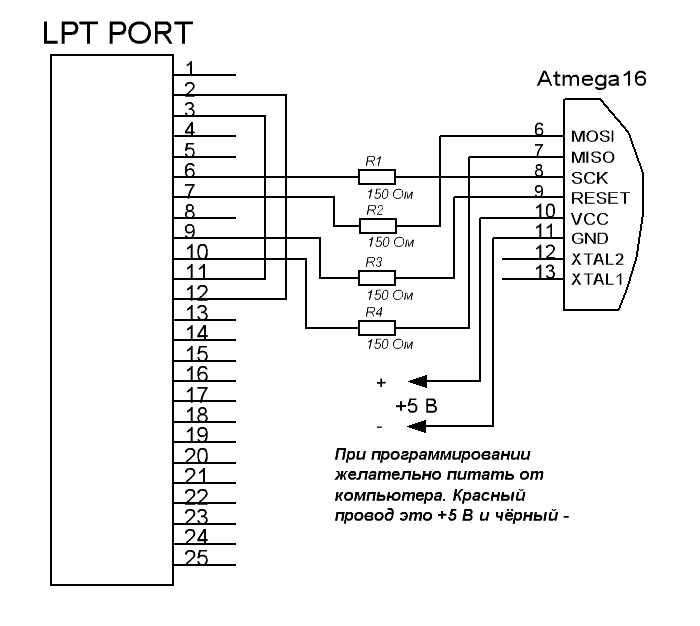

Схема программатора.

Вниамние! Если программируемый МК будет питаться внешним источником питания то объязательно надо соеденить минус компьютера (25 ножка LPT порта) с минусом микроконтроллера.

Этот программатор проверен лично мною с CodeVisionAVR.

Вот более сложный программатор для программирования AVR микроконтроллеров, фирмы ATMEL. В нём применена микросхема - буфер, для защиты прота микроконтроллера от повреждений. Данный адаптер аналогично подключается к LPT порту компьютера.

Технические характеристики программатора :
Подключение к порту : LPT
Напряжение питания : 5 В
Потребляемый ток : 10 мА

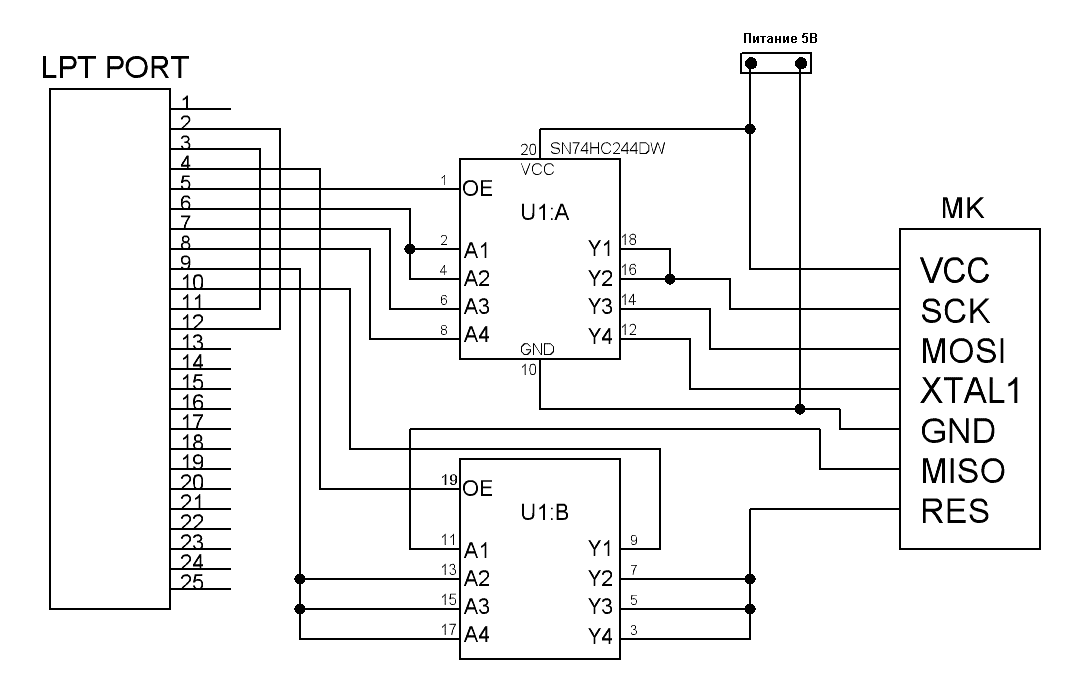

Схема программатора :

Вниамние! Если программируемый МК будет питаться внешним источником питания то объязательно надо соеденить минус компьютера (25 ножка LPT порта) с минусом микроконтроллера.

Программатор и МК питаются от ПК, тем самым обеспечивается стабильное питание программатора и программируемого МК. Длина соединительных кабелей не должна превышать 20 см. Устройство собрано на микросхеме буфера U1 SN74HC244 которая сейчас достаточно легкодоступна. Программатор подключается к выводам MOSI, MISO, XTAL1, RESET, SCK, VCC, GND программируемого МК. Правильно собранному адаптеру не требуется настройка.

Прошивка микроконтроллера.

Для прошивки микроконтроллера данным адаптером, нужно использовать софт совместимый с программатором ATMEL “STK200/STK300” , например Pony-Prog или AVReal. Но мы используем программатор, который встроен в CodeVisionAVR. Ну что ж, от слов к делу...

Для начала вам нужен сам CodeVisionAVR. Думаю с установкой и запуском проблем возникнуть не должно...

И так. Запускаем CodeVision потом переходим в меню Settings > Programmer в появившемся окошке выбираем программатор Kanda Systems STK200+/300 и номер LPT порта. Обычно это LPT1: 378h .

Потом идём в Tools > Chip Programmer В появившемся окошке перейдите в меню File > Load FLASH . Выберите тип файла Intel HEX files (*.hex) потом укажите путь к файлу прошивки.

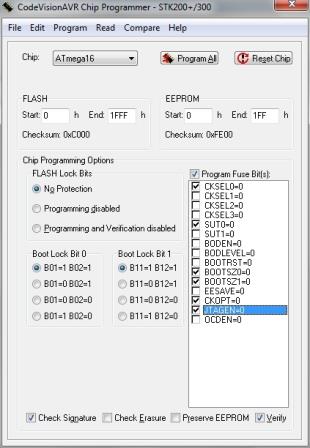

Если в устройстве вы хотите использовать внешний кварцевый резонатор то вам придется запрограммировать фьюз. Например если вам нужен кварц от 3 до 8 мГц, то фьюзы должны быть запрограммированы вот так:

Для того чтобы прошить МК и фьюзы, надо нажать на кнопку Program ALL.
